Análisis por difracción de rayos X

La difracción es un fenómeno característico de las ondas, que consiste en la dispersión de éstas cuando interaccionan con un objeto ordenado. Ocurre en todo tipo de ondas, desde las sonoras, hasta las ondas electromagnéticas como la luz, y también los rayos X.

Los rayos X tienen longitudes de onda del orden de 10^-10 metros, que equivale a un Ángstrom. Las distancias interatómicas en los materiales cristalinos son similares por lo que podemos utilizar la difracción de rayos X como método para explorar la naturaleza de la estructura molecular.

Al igual que el médico puede observar los huesos irradiándolos con rayos X, los cristalógrafos, empleando también este tipo de radiación, son capaces de determinar cómo se enlazan los átomos y la fortaleza de los distintos enlaces; en síntesis, con este análisis se puede determinar la estructura molecular de cualquier compuesto ya sea un fármaco, un compuesto inorgánico, un mineral, un proteína o incluso un virus.

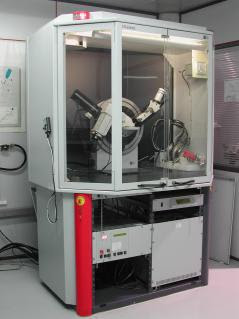

Aparato para análisis por difracción de rayos X



Un experimento de difracción consiste en la irradiación con rayos X de pequeños cristales de la sustancia a analizar, que actúan dispersándolos sólo en unas direcciones determinadas, con intensidades que dependen de cómo están ordenados sus átomos a nivel microscópico. Con esta información, dirección e intensidad de cada rayo, es posible obtener la estructura molecular.

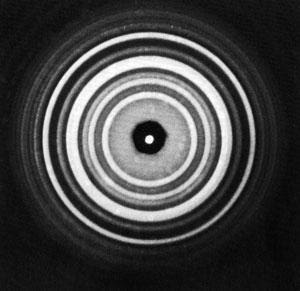

Espectro de difracción de rayos X de una muestra de Cu

Este método se basa en que los cristales, al estar formados por una red cristalográfica que forma planos paralelos, pueden "reflejar" en ciertas condiciones a los rayos X de una longitud de onda dada. Esta "reflexión" se provoca en todos los planos cristalográficos paralelos de manera que, en ciertos ángulos, aparece la suma de las "reflexiones " parciales que se incrementan dando una intensidad total. La condición para que esto ocurra es que las reflexiones estén en fase. Para una longitud de onda dada se cumple la ley de Bragg nl = 2d sen q, donde n es un número entero: 1, 2, 3...; l es la longitud de onda de los rayos X que hacemos reflejar sobre el cristal; d es el espaciado reticular o distancia entre dos planos; q es el ángulo de incidencia y de reflexión que satisface la ecuación.


Difracción de Rayos X por una muestra cristalina siguiendo la Ley de Bragg




Patrones de difracción de un monocristal (figura superior) y un policristal (figura inferior)
